Masspektrometri (MS)

Videogenomgång (flippat klassrum)

Hur en masspektrometer fungerar

Flera olika typer finns.

Gemensam princip

  1. Jonisera provet.
  2. Accelerera jonerna i ett elektriskt fält.
  3. Olika tunga joner accelereras olika mycket, vilket gör att de kan separeras.
  4. Analysera de separerade jonerna.

Hur TOF-MS fungerar

Time-of-flight Mass Spectrometry

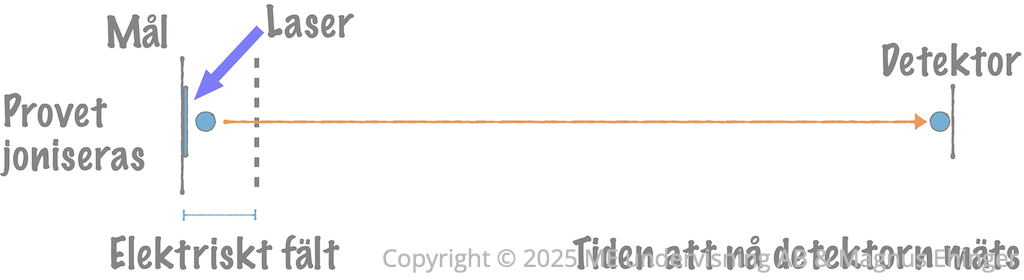

Principen för hur TOF-MS fungerar.Principen för hur TOF-MS fungerar.

Provet joniseras med hjälp av en laser.

  • Jonfragment av olika storlek bildas.

Jonerna accelereras i ett elektriskt fält och flyger iväg mot en detektor.

Hur lång tid det tar att nå detektorn beror på jonernas storlek.

  • Tiden att nå fram till detektorn mäts, och plottas i ett masspektrum.

Masspektrumet visar fragmentens storlek (atommassa, u).

”Pusselarbete” följer: Vilka strukturer passar med de uppmätta fragmentens storlek?

Exempel: Masspektrum för bensoesyra, C6H5COOH.

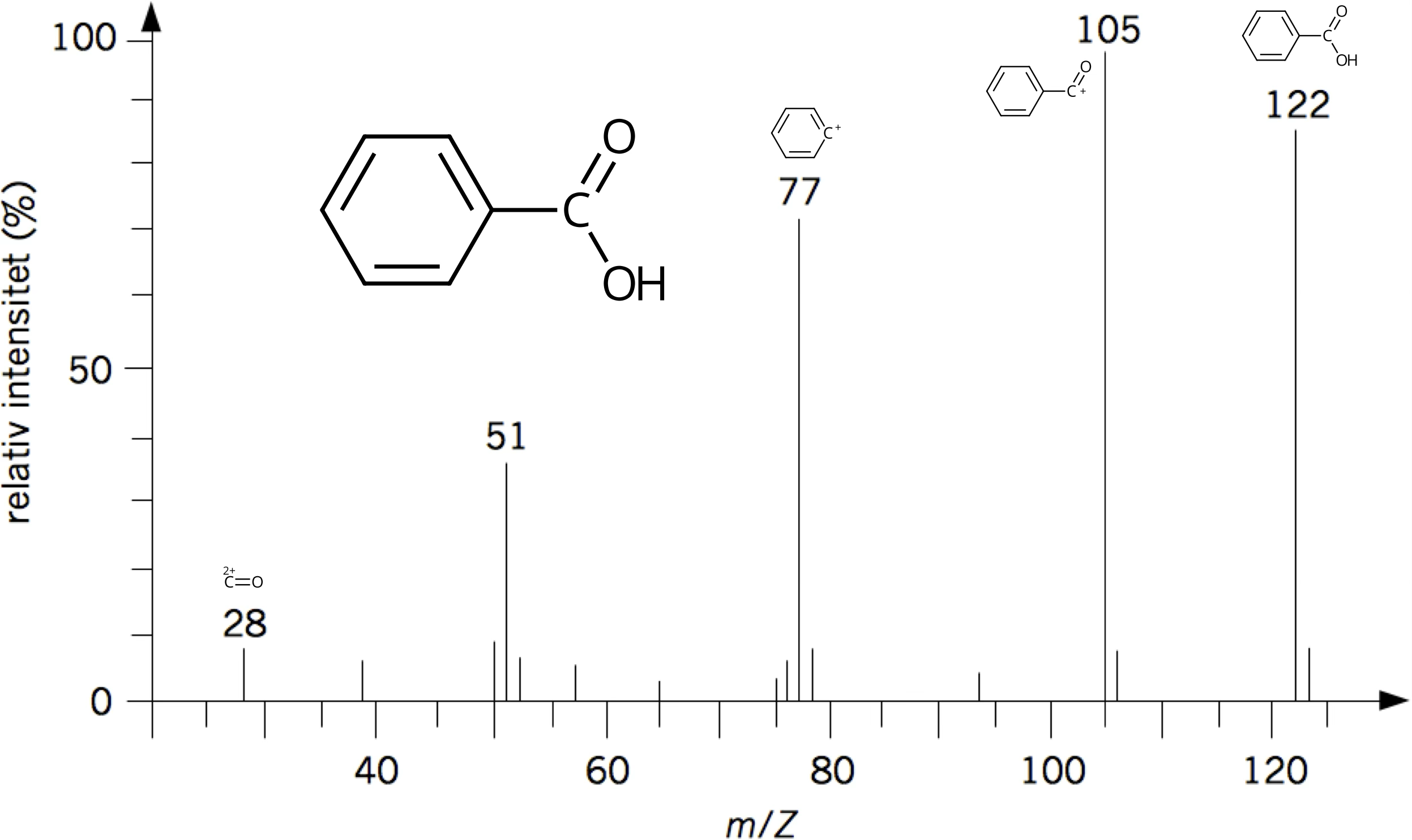

Masspektrum för bensoesyra med några olika fragment identifierade.Masspektrum för bensoesyra med några olika fragment identifierade.

Lägg märke till:

  • Topp vid 122u: Hela bensoesyran.
  • Topp vid 77u: Vad som är kvar om karboxylgruppen slås av.
  • Top vid 28u: Vad som bildas om karbonylgruppen slås av.

GC + MS = sant

Ofta är en kromatograf av något slag (till exempel gaskromatograf, GC) sammankopplad med en masspektrometer (MS) för direkt analys av vad ens prov innehåller.

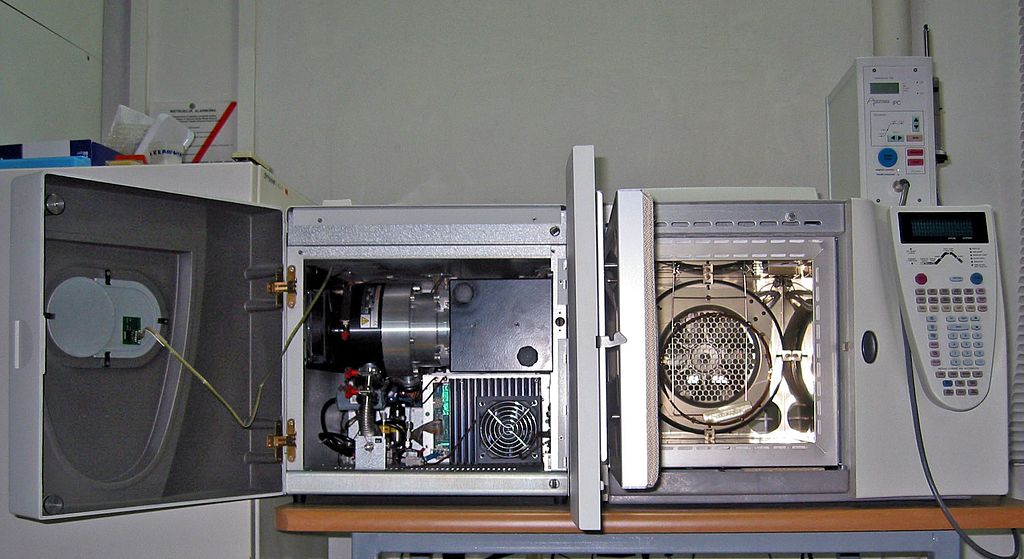

En masspektrometer (till vänster) sammankopplad med en gaskromatograf (till höger).En masspektrometer (till vänster) sammankopplad med en gaskromatograf (till höger).
